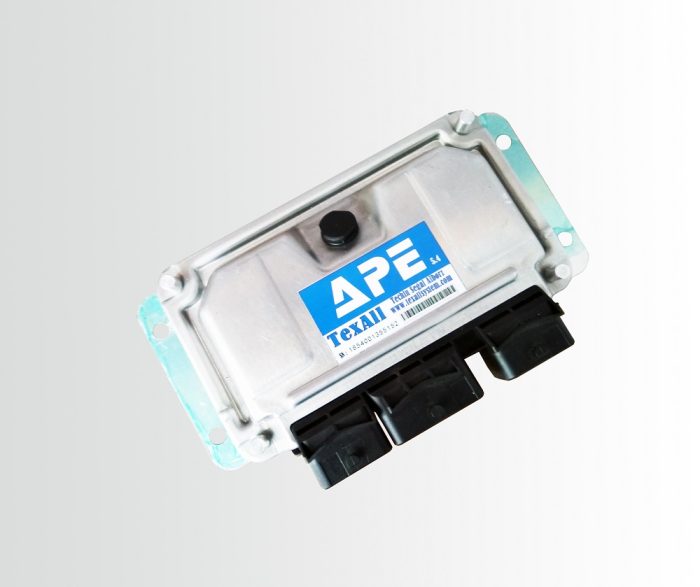

ای سی یو APE V6.0
ای سی یو قابل تنظیم APE V6.0 دارای باکس (جعبه) و سوکت های استاندارد شرکت بوش بوده و با سیم کشی خودروهای ایرانی همخوانی دارد.
از جمله سیم کشی هایی که با این نسخه همخوانی دارند :
Sagem S2000
Bosch m7.4.4 (دریچه گاز برقی و سیمی)
Bosch 7.4.5 (با تبدیل – دریچه گاز برقی و سیمی)
Siemens Continental (با تبدیل)
Siemens Crouse (با تبدیل)
و… .
دیگر ویژگی های ای سی یو:
- دارای پردازنده ۳۲ بیتی
- دارای پردازنده پیشرفته با سرعت پردازش ۱۲۰ مگاهرتز
- دارای نرم افزار کامپیوتری تخصصی
- دارای Wifi داخلی
- قابلیت پاشش سوخت به سه روش: غیر ترتیبی (دو به دو یا Batch) – نیمه ترتیبی (Semi sequential) – ترتیبی (Sequential) تا ۸ سیلندر مجزا
- قابلیت کنترل جرقه زنی به دو روش: کویل دوبل (Wasted Spark) – ترتیبی (Coil On Plug)
- امکان استفاده در موتورهای ۴ تا ۸ سیلندر (تا ۸ خروجی مجزا برای کویل ها و انژکتورها)
- قطعات داخلی صنعتی و با کیفیت
- پشتیبانی از پروتکل CAN داخل دستگاه با خروجی مجزا
- پشتیبانی از پروتکل RS485 داخل دستگاه با خروجی مجزا
- دارای جداول:
- VE (راندمان حجمی) برای تنظیم میزان سوخت با دقت یک صدم درصد ( دارای دور قم اعشار ممیز).
- IGN (زوایه جرقه) تعیین زمان جرقه زنی قبل از مرگ بالا (۴ عدد جدول قابل سویچ با کلید های ورودی).
- AFR (میزان هوا به سوخت) تعیین مقدار هوا به سوخت در هر شرایط کاری (۴ عدد جدول قابل سویچ با کلید های ورودی).
- Fuel Correction (اصلاح میزان سوخت بر حسب دمای کاری موتور و زمان بعد از استارت موتور .
- Accel Fuel Enrich اصلاح میزان سوخت در زمان شتاب گیری لحظه ای.
- Crank Enrich اصلاح میزان سوخت برای زمان استارت موتور (Cranking).
- Idle Feed (بایاس آیدل) برای تعیین مقدار بایاس استپرموتور یا آیدل ولو بر حسب دمای آب.
- Idle RPM تعیین دور موتور آیدل بر حسب دمای آب.
- Idle Valve calibration جدول کالیبراسیون یا اصلاح ولتاژ آیدل ولو بر حسب ولتاژ باتری.
- Idle IGN Trim جدول اصلاح زاویه جرقه برای کنترل دور آیدل.
- Ignition Correction جدول اصلاح زاویه جرقه بر حسب دمای هوا و دمای آب.
- NOS Fuel Table جدول اصلاح مقدار سوخت در زمان پاشش نایتروس بر حسب دور موتور.
- NOS IGN Table جدول اصلاح مقدار زاویه جرقه در زمان پاشش نایتروس بر حسب دور موتور.
- VVT Table جدول کنترل پالس شیربرقی VVT به صورت Continues یا فعال بر حسب دور و بار موتور (حداکثر ۴ جدول برای ۴ خروجی)
- Boost TPS تعیین مقدار بوست بر حسب زاویه دریچه گاز برای بوست کنترلر.
- Boost RPM تعیین مقدار بوست بر حسب دور موتور برای بوست کنترلر.
- Boost Error Duty تعیین مقدار دیوتی سایکل پالس بر حسب خطای مقدار بوست برای بوست کنترلر.
- Boost Speed تعیین مقدار بوست بر حسب سرعت خودرو برای بوست کنترلر.
- Boost RPM Duty تعیین مقدار دیوتی سایکل پالس بر حسب دور موتور گاز برای بوست کنترلر.
- Water Methanol Duty جدول تعیین پالس واترمتانول برای کنترل مقدار پاشش واترمتانول در دور و بارهای مختلف.
- Antilag Launch Control Fuel جدول تعیین مقدار اصلاح سوخت در زمان فعال بودن آنتی لگ و یا لانچ کنترل.
- Antilag Launch Control IGN جدول تعیین مقدار اصلاح زاویه جرقه در زمان فعال بودن آنتی لگ و یا لانچ کنترل (امکان بک فایر).
- Injector Offset جدول تعیین مقدار آفست (Dead time) سوزن انژکتور بر اساس ولتاژ باتری و فشار ریل سوخت بر حسب میلی ثانیه.
- Injector flow Rate جدول تعیین مقدار فلو یا دبی سوزن انژکتور بر اساس فشار ریل بر حسب سی سی بر دقیقه.
- Injector Open جدول تعیین میزان زمان مورد نیاز برای باز شدن برای سوزن های Pick & Hold .
- Injector Duty Cycle جدول تعیین میزان دیوتی سایکل پالس سوزن انژکتور پس از باز شدن برای سوزن های Pick & Hold .
- DBW THR Curve جدول تعیین میزان زاویه دریچه گاز بر حسب دور موتور و زاویه پدال گاز.
- DBW FB Multiplier جدول تعیین ضریب فیدبک بر اساس زاویه دریچه گاز.
- DBW Bias جدول تعیین میزان دیوتی سایکل پالس خروجی دریچه گاز بر اساس پدال گاز.
- Auto Tuning جدول مقدار اصلاح سوخت و مقدار راندمان حجمی اصلاح شده توسط قسمت اتوتیونینگ بر اساس سنسور اکسیژن وایدبند.
- امکان لاگ گیری با سرعت ۲۵ سپمل در ثانیه
- مطابقت با سنسورهای مختلف و امکان کالیبراسیون
- جدول سوخت با ابعاد ۶۴ در ۶۴
- چهار جدول جرقه با ابعاد ۳۲ در ۳۲ و امکان سویچ بین چهار جدول (Switch Table)
- چهار جدول AFR با ابعاد ۳۲ در ۳۲ و امکان سویچ بین چهار جدول (Switch Table)
- پشتیبانی از سنسور اکسیژن Narrow Band – Wide Band
- درایو هیتر سنسور اکسیژن
- لانچ کنترل و آنتی لگ توربو
- شیفت لایت
- کنترل پاشش نایتروس به همراه جدول سوخت و جدول جرقه مجزا
- کنترل پاشش واترمتانول برای خنک سازی محفظه احتراق و جلوگیری از ناک
- دارای ۱۲ ورودی آنالوگ برای سنسورهای مختلف (دما – مپ – دریچه گاز و…)
- دارای ۸ ورودی پالس برای سنسورهای میل لنگ وسنسور سرعت میل سوپاپ و …
- دارای ۷ ورودی دیجیتال برای کاربری های مختلف
- دارای ۱۲ خروجی جریان پایین برای کاربردهای مختلف
- دارای ۲ خروجی مجزا برای رله های اول و دوم
- دارای ۲ خروجی مجزا برای چراغ چک و چراغ استپ
- دارای ۴ خروجی برای کنترل استپر موتور
- دارای ۴ تا ۸ خروجی جریان بالا (۱۰ آمپر) برای کنترل سوزن انژکتور (قابلیت پاشش ترتیبی تا ۸ سیلندر)
- دارای ۲ تا ۸ خروجی جریان بالا (۳۰آمپر) برای کنترل کویل ها (قابلیت جرقه زنی ترتیبی تا ۸ سیلندر)
- ۴ خروجی برای کنترل سیستم های VVT و CVVT ، آن – آف و دائم فعال ، (برای موتورهای Ew10j4 – 1jz – 2jz – ef7 – b16 و … )
- دارای ۲ خروجی مجزا برای کنترل فن های دور تند و کند
- دارای ۲ خروجی مجزا برای کنترل Idle Valve
- دارای ۱ خروجی مجزا برای کنترل خروجی رله کمپرسور کولر
- دارای یک ورودی برای ماژول ناک سنسور
- مطابقت کامل با سیستم کولر (کنترل فن و دور آیدل برای استفاده از کمپرسور کولر)
- راه اندازی کویل به صورت تک و دوبل (تعداد خروجی کویل بستگی به نسخه ECU دارد بین ۲ تا ۸ خروجی)
- پشتیبانی از الگوریتم حلقه بسته PID برای کنترل استپرموتور
- امکان کنترل پاشش سوخت برحسب دمای موتور و دمای هوا
- امکان کنترل زاویه جرقه برحسب دمای موتور و دمای هوا
- امکان ذخیره سازی اطلاعات ستاپ موتور و بارگیری مجدد
- نمایش پارامترهای موتور با سرعت ۲۵ بار در ثانیه
- امکان محاسبه جداول راندمان حجمی و زاویه جرقه و نسبت هوا به سوخت با وارد نمودن اطلاعات موتور (ماکس توان و گشتاور حجم موتور و …)
- کنترل زمان شارژ کویل
- امکان کنترل دور موتور کات آف (قطع پاشش سوخت و قطع جرقه کویل و یا هردو)
- امکان استفاده از دنده تریگر های مختلف بر حسب نیاز
- امکان کنترل دور موتور آیدل بر حسب دمای موتور
- امکان کالیبراسیون غیر خطی سنسورهای ترمیستور دما
- دارای جعبه استاندارد آلومینیمی ضد ضربه
- دارای سوکت استاندارد و مخصوص ای سی یو
بزرگترین مزیت نسخه V5 و V6 نسبت به نسخه V3 در این است که اولا دارای جعبه و سوکت استاندارد ECU می باشد و برای نصب بر روی سیم کشی یاد شده نیاز به تعویض سیم کشی نداشته و کاملا مطابقت دارد. در نتیجه کافیست ECU قبلی از سیم کشی جدا شده و APE ECU به جای آن نصب گردد.
اقلام همراه ای سی یو ادجاستیبل APE
- نرم افزار کامپیوتری APE ECU Interface جهت تنظیم ای سی یو
- آموزشهای لازم جهت راه اندازی و نصب
شرایط گارانتی:
۱- مدت زمان گارانتی دستگاه ۲ سال از زمان نصب دستگاه می باشد.
۲- گارانتی از بابت تعمیر رایگان در طول مدت زمان گارانتی می باشد.
۳- اگر دستگاه در مدت زمان گارانتی دو بار به دلیلی مشابه برای گارانتی ارسال گردد فقط بار اول شامل گارانتی خواهد بود .
۴- هزینه ایاب و ذهاب و ارسال بر عهده خریدار است.
۵- گارانتی فقط در صورتی اعتبار دارد که دستگاه توسط نمایندگان اصلی (تام) نصب گردیده باشد.
۶- آب خوردگی و ضربه جزو شرایط گارانتی نمی باشد.
۷- اگر تعمیر دستگاه شامل گارانتی باشد اما امکان تعمیر وجود نداشته باشد یک دستگاه جدید تحویل مشتری خواهد شد که از لحاظ نسخه سخت افزار و یا نرم افزار ممکن است با دستگاه قبلی برابر و یا جدید تر باشد و اگر چنانچه دستگاهی جدید از دستگاه قبلی تحویل داده شود مابه التفاوت قیمت دستگاه به عهده مشتری خواهد بود.
